久久久久久久久久久久久女国产乱_亚洲看片网站_98精品国产自产在线观看_97视频热人人精品免费

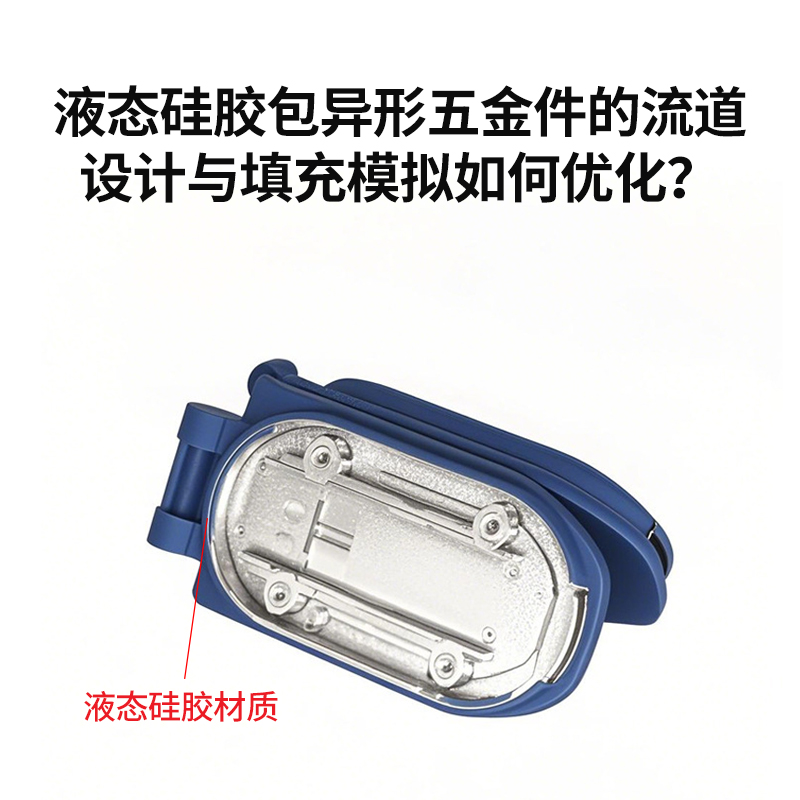

液態(tài)硅膠（LSR）包異形五金件的流道設(shè)計(jì)與填充模擬優(yōu)化需結(jié)合材料特性、模具結(jié)構(gòu)及仿真技術(shù)，以下是關(guān)鍵技術(shù)方案：

一、流道設(shè)計(jì)核心策略

1. 冷流道系統(tǒng)優(yōu)化

溫度隔離設(shè)計(jì)：冷流道板與熱型腔間采用絕熱材料（如陶瓷纖維）隔離，溫差控制在 ±5℃以內(nèi)，防止 LSR 在流道內(nèi)提前硫化 。例如，采用雙層流道板結(jié)構(gòu)，內(nèi)層溫度維持在 50-70℃，外層通過(guò)循環(huán)水冷卻至 30-40℃，確保 LSR 在注射前保持低粘度狀態(tài)。

階梯式流道布局：主流道→分流道→澆口直徑按 4:2:1 比例遞減（如 φ8mm→φ4mm→φ2mm），配合針點(diǎn)澆口（直徑 0.8-1.2mm），減少流動(dòng)阻力并增強(qiáng)剪切速率，利用 LSR 的剪切變稀特性提升填充效率 。

2. 多澆口協(xié)同控制

順序閥熱流道：針對(duì)復(fù)雜異形件（如汽車傳感器支架），采用 4-6 個(gè)針閥式熱咀，通過(guò) PLC 控制澆口開啟順序。例如，先開啟中央澆口填充主體結(jié)構(gòu)，再依次激活邊緣澆口補(bǔ)縮，避免熔接痕和氣泡。

虛擬實(shí)驗(yàn)設(shè)計(jì)（DoE）：使用 Sigmasoft Virtual Molding 軟件測(cè)試 15 種澆口組合，對(duì)比填充壓力和流動(dòng)長(zhǎng)度。例如，在防燙墊案例中，中央澆口雖需 220bar 壓力，但能將空氣推向側(cè)壁排氣，較雙角澆口方案減少 70% 氣穴風(fēng)險(xiǎn)。

3. 仿生流道與隨形冷卻

仿生流道設(shè)計(jì)：模擬血管分支原理，流道截面積按黃金分割比例（1:0.618）分配，使各型腔填充時(shí)間差＜5%。例如，醫(yī)療導(dǎo)管接頭模具采用樹狀流道，流動(dòng)前沿同步性提升 30%。

水路：在模具鑲件中集成螺旋形冷卻通道，與型腔表面距離保持 3-5mm，溫度均勻性誤差＜±1℃，成型周期縮短 20%。

二、填充模擬關(guān)鍵技術(shù)

1. 材料參數(shù)精確建模

粘度曲線校準(zhǔn)：通過(guò)旋轉(zhuǎn)流變儀測(cè)試 LSR 在不同溫度（80-180℃）和剪切速率（10-1000s?¹）下的粘度數(shù)據(jù)，建立 Cross-WLF 模型。例如，道康寧 OE-6650 在 150℃、剪切速率 100s?¹ 時(shí)粘度為 1200Pa?s，用于 Moldflow 模擬時(shí)預(yù)測(cè)誤差＜8%。

固化動(dòng)力學(xué)參數(shù)：采用差示掃描量熱法（DSC）測(cè)定 LSR 的固化起始溫度（Tonset）、峰值溫度（Tpeak）及反應(yīng)熱（ΔH），輸入 CAE 軟件進(jìn)行實(shí)時(shí)固化模擬。例如，埃肯 BLUESIL LSR 3935 的 Tonset=95℃，Tpeak=130℃，ΔH=85J/g，用于預(yù)測(cè)硫化程度和循環(huán)時(shí)間。

2. 多物理場(chǎng)耦合分析

熱 - 流 - 固耦合仿真：同時(shí)模擬 LSR 的流動(dòng)、傳熱及固化過(guò)程，識(shí)別高溫區(qū)域（如澆口附近）和潛在縮孔。例如，某異形連接器模擬顯示，澆口處溫度達(dá) 180℃，需通過(guò)局部冷卻水路將溫度降至 160℃，避免過(guò)硫化。

氣穴預(yù)測(cè)與排氣優(yōu)化：在流動(dòng)前沿末端自動(dòng)生成氣穴標(biāo)記，指導(dǎo)排氣槽設(shè)計(jì)。例如，在醫(yī)療微針陣列模具中，通過(guò)在 0.1mm 厚的薄壁區(qū)域開設(shè) 0.05mm 深的排氣槽，配合真空抽氣（-0.09MPa），使氣穴率從 15% 降至 2% 以下。

3. AI 驅(qū)動(dòng)的智能優(yōu)化

機(jī)器學(xué)習(xí)算法：基于歷史模擬數(shù)據(jù)訓(xùn)練神經(jīng)網(wǎng)絡(luò)模型，自動(dòng)優(yōu)化流道尺寸和工藝參數(shù)。例如，輸入 50 組流道直徑、注射速度、模具溫度數(shù)據(jù)，模型輸出最優(yōu)組合使填充時(shí)間縮短 12%，壓力降低 15%。

實(shí)時(shí)反饋系統(tǒng)：在模具型腔布置溫度傳感器（精度 ±0.5℃）和壓力傳感器（精度 ±1% FS），將數(shù)據(jù)實(shí)時(shí)傳輸至模擬軟件，動(dòng)態(tài)調(diào)整注射參數(shù)。例如，某汽車電子外殼生產(chǎn)中，通過(guò)實(shí)時(shí)反饋將良品率從 82% 提升至 94%。

三、工藝參數(shù)協(xié)同優(yōu)化

1. 注射工藝動(dòng)態(tài)調(diào)整

多級(jí)注射策略：初始速度 200mm/s 填充 60% 型腔，隨后降至 50mm/s 填充至 90%，最后以 10mm/s 低速補(bǔ)縮。例如，某航空接頭模具采用此策略，使熔接痕強(qiáng)度從 2.1MPa 提升至 3.8MPa。

保壓壓力曲線：采用階梯式保壓（如 100bar→80bar→50bar），每階段維持 5-10s，消除收縮空洞。例如，某 LED 透鏡模具通過(guò)保壓優(yōu)化，產(chǎn)品收縮率從 1.8% 降至 1.2%。

2. 嵌件預(yù)熱與溫度匹配

金屬嵌件預(yù)處理：鋁件采用 AC/DC 雙相陽(yáng)極氧化（孔隙率 20-40%），不銹鋼件經(jīng) 80 目白剛玉噴砂（Ra1.6μm），再涂覆 KH-560 硅烷偶聯(lián)劑（濃度 3%），使 LSR 與金屬界面剝離強(qiáng)度從 3.2N/cm 提升至 7.5N/cm。

溫度梯度控制：模具溫度 160-180℃，嵌件預(yù)熱至 80-100℃，溫差控制在 ±5℃，減少熱應(yīng)力導(dǎo)致的脫層。例如，某汽車傳感器嵌件預(yù)熱后，冷熱循環(huán)（-40℃~120℃）100 次后脫層率從 28% 降至 4%。

四、實(shí)驗(yàn)驗(yàn)證與迭代優(yōu)化

1. 原型驗(yàn)證與數(shù)據(jù)采集

3D 打印快速驗(yàn)證：采用 SLS 尼龍模具進(jìn)行試模，通過(guò) CT 掃描檢測(cè)內(nèi)部缺陷。例如，某醫(yī)療導(dǎo)管模具通過(guò) 3D 打印原型優(yōu)化流道設(shè)計(jì)，正式模具開發(fā)周期縮短 40%。

壓力 - 溫度曲線記錄：使用 Kistler 壓力傳感器記錄型腔壓力曲線，與模擬結(jié)果對(duì)比。例如，某家電部件實(shí)際壓力峰值為 180bar，與模擬值（175bar）誤差＜3%，驗(yàn)證模擬模型的準(zhǔn)確性。

2. 閉環(huán)優(yōu)化流程

PDCA 循環(huán)：通過(guò) “模擬→試模→檢測(cè)→修正” 循環(huán)，逐步優(yōu)化設(shè)計(jì)。例如，某智能手表表冠模具經(jīng)過(guò) 3 次迭代，流道壓力從 250bar 降至 190bar，填充時(shí)間從 3.2s 縮短至 2.5s，良品率從 78% 提升至 96%。

五、典型案例：汽車傳感器支架

某汽車發(fā)動(dòng)機(jī)傳感器支架采用 LSR 包鋁件結(jié)構(gòu)，優(yōu)化過(guò)程如下：

流道設(shè)計(jì)：采用 4 點(diǎn)順序閥熱流道，澆口直徑 1.2mm，流道截面積按 1:0.618 比例分配，流動(dòng)前沿同步性誤差＜3%。

填充模擬：使用 Moldflow 模擬顯示，最大壓力 210bar，氣穴集中在支架根部，通過(guò)開設(shè) 0.08mm 深排氣槽消除。

工藝參數(shù)：注射速度 150mm/s→50mm/s→10mm/s，保壓壓力 100bar→80bar→50bar，模具溫度 170℃，嵌件預(yù)熱 90℃。

結(jié)果：填充時(shí)間 2.8s，界面剝離強(qiáng)度 7.2N/cm，通過(guò) 180℃×1000 小時(shí)熱老化測(cè)試，滿足 IP68 防水要求，量產(chǎn)良品率達(dá) 95%。

通過(guò)上述技術(shù)整合，LSR 包異形五金件的流道設(shè)計(jì)與填充模擬可實(shí)現(xiàn)流動(dòng)平衡、排氣充分、界面可靠的目標(biāo)，推動(dòng)汽車、醫(yī)療等高端領(lǐng)域的精密成型技術(shù)突破。

深圳市利勇安硅橡膠制品有限公司—專注液態(tài)硅膠制品精密技術(shù)研發(fā)24年，聯(lián)系電話：134-2097-4883。
